Abbassare il Beta Alp 4.0 e scarico finto

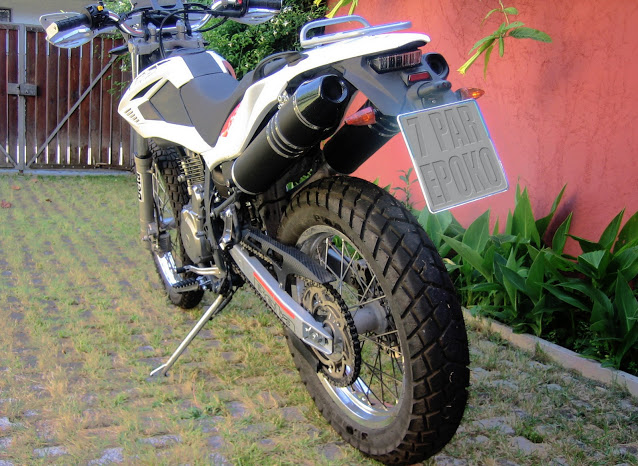

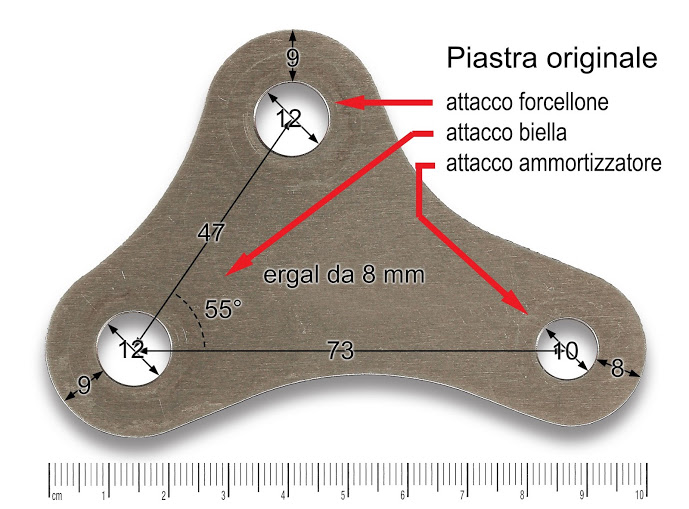

Il Beta Alp 4.0 non è una moto che ha la sella molto alta da terra, almeno per me che sono 1,80 e da quel che ricordo. Comunque tutto è relativo alla statura che uno ha, e alla comodità in generale che si vuole avere nel salire e scendere dalla moto. Ecco qui che qualcuno a cui non andava a genio l'altezza da terra della sella, ha deciso di trovare la soluzione modificando l'attacco dell'ammortizzatore posteriore al forcellone per abbassarla un pò. Per prima cosa è stata smontata la parte interessata alla modifica per prenderne le misure e studiarla un pò per capire come riprodurre il pezzo con le nuove misure.



clicca sull'immagine per ingrandire

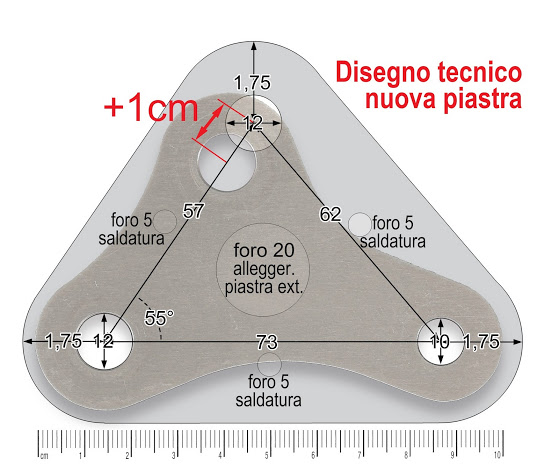

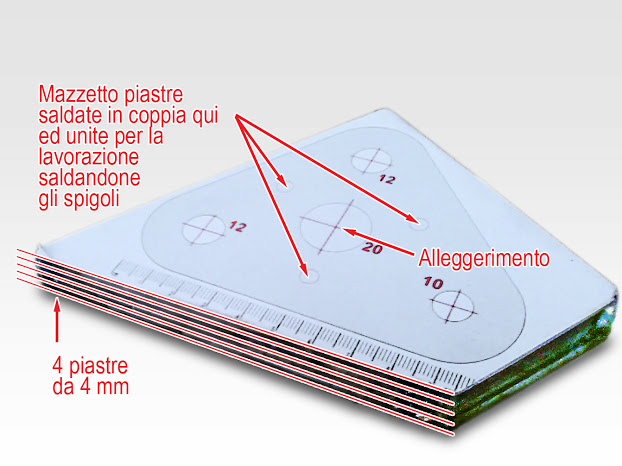

La prima difficoltà è stata trovare un blocco di ferro dello spessore giusto da cui intagliare poi la sagoma del nuovo pezzo. Per risolvere la cosa sono stati uniti tra loro 4 fogli di ferro da 4 mm per raggiungere lo spessore giusto, per poi sagomarli.



clicca sull'immagine per ingrandire

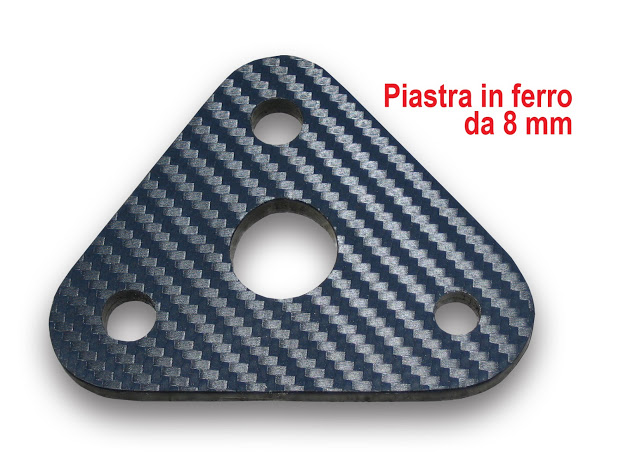

Questa prima piastra è stata usata come test per vedere le conseguenze poi sull'assetto e comportamento della moto su strada. Il fatto che nella foto sembra in carbonio non vuol dire che sia fatta in carbonio... è un adesivo. Anche l'occhio vuole la sua parte :-)



clicca sull'immagine per ingrandire

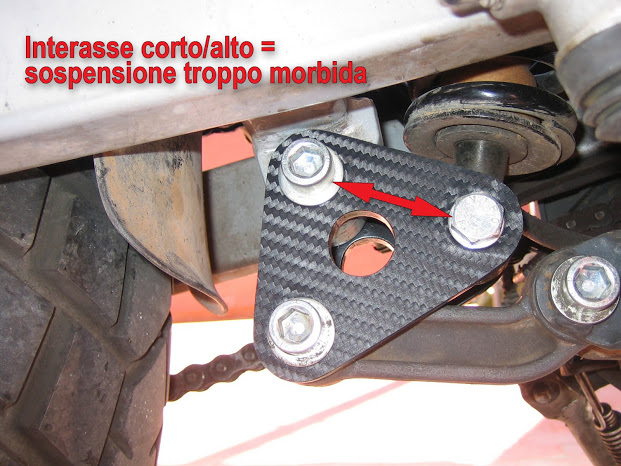

In questa configurazione la moto è risultata troppo morbida sulla sospensione a prità di precarico molla rispetto all'originale. Quindi, di nuovo a lavoro per trovare una nuova geometria del pezzo per raggiungere un miglior assetto e compromesso.



clicca sull'immagine per ingrandire

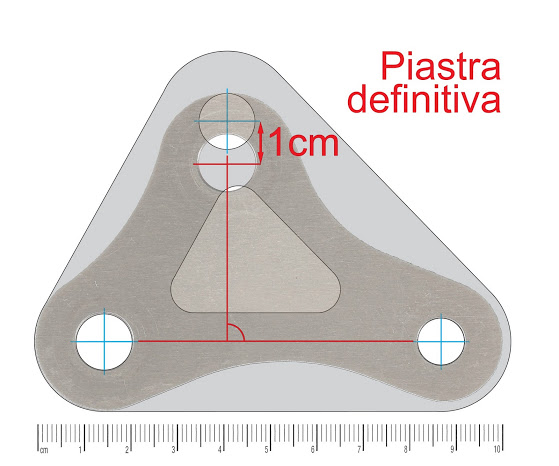

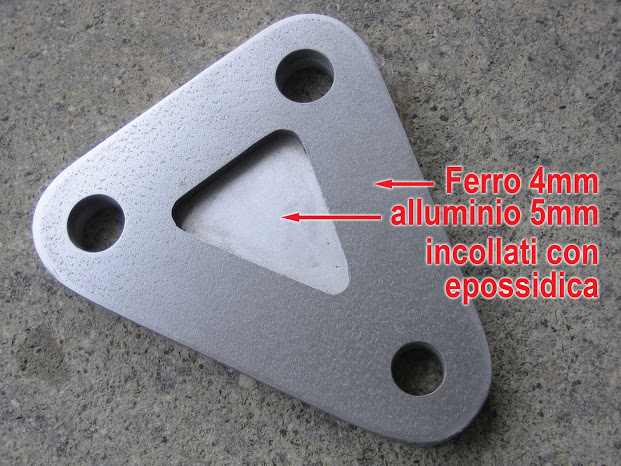

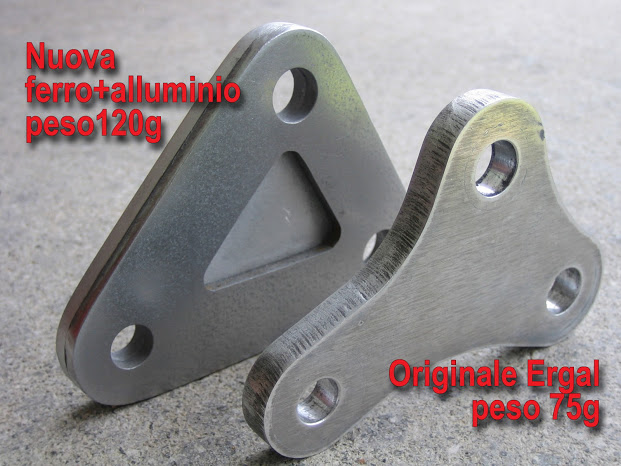

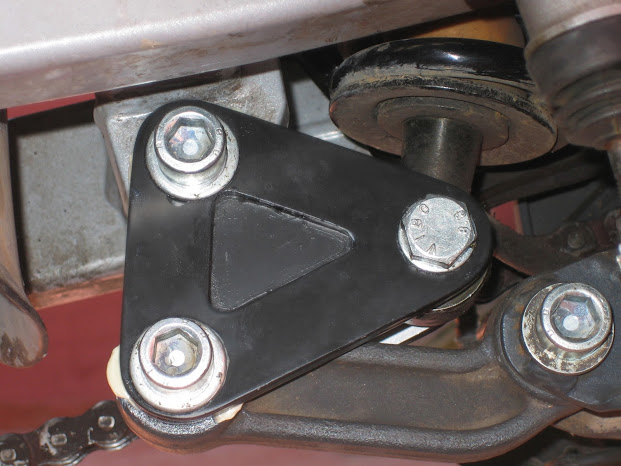

In questo pezzo definitivo, non sono stati usati 4 strati di piastre di ferro da 4 mm, ma due da 8mm, uno in ferro e uno in alluminio che sono stati poi incollati tra loro come ulteriore sicurezza e rigidità del pezzo. Rispetto all'originale pesa un pò di più, una cosa decisamente trascurabile, e il comportamento della moto è più coerente con il pezzo originale ma con l'altezza da terra minore cosi come il proprietario voleva.



clicca sull'immagine per ingrandire

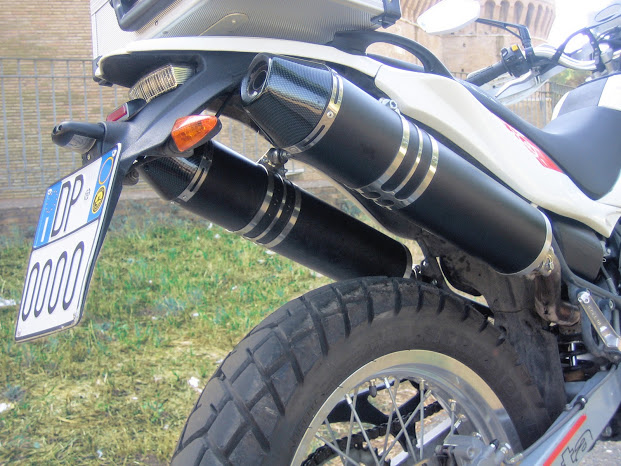

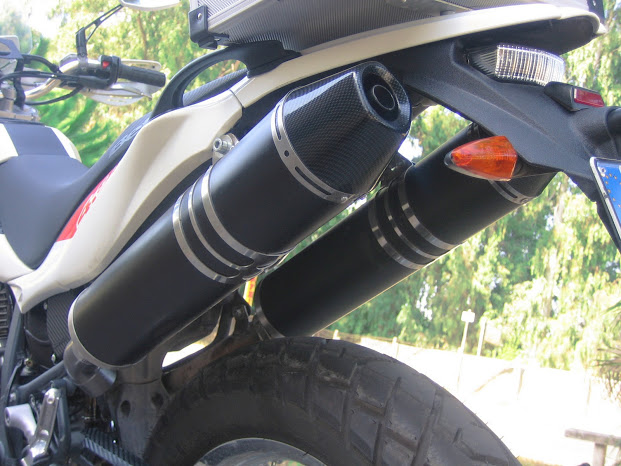

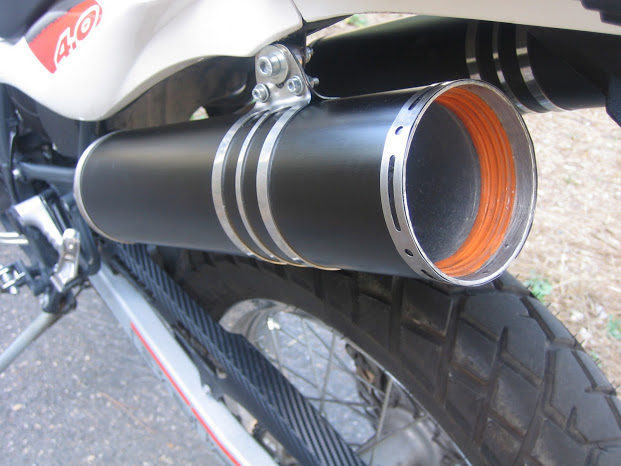

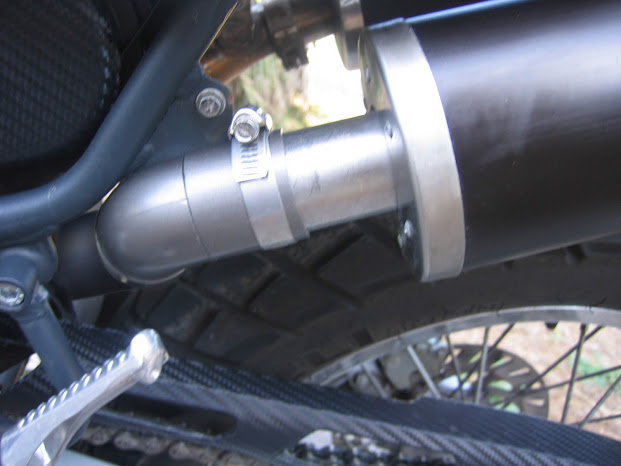

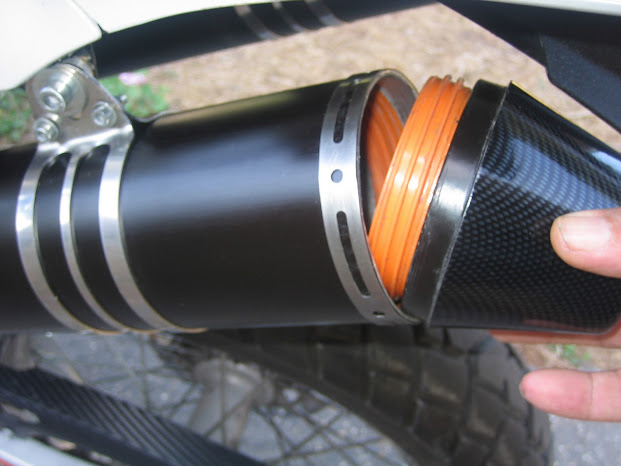

Come ulteriore modifica alla moto decisamente riuscita sia a livello estetico che funzionale, è stato aggiunto uno scrico finto usato come porta oggetti. Assicuro che a prima vista sembra un vero scarico, bisogna adare ad osservare da vicino i dettagli per accorgersi che si tratta di un inganno. Si apre con un tappo a vite all'estremità e si accede all'interno dove possono trovare posto tanti oggetti che fanno sempre comodo quando si va a spasso.







clicca sull'immagine per ingrandire


Stampa   Email

Commenti

+1 # sandro 2014-12-20 20:58
interessante la modifica di abbassare la moto nono tanto d'accordo sul finto silenziatore
comunque uno spunto per le modifiche che intendo apportare a questa moto
Rispondi | Rispondi con citazione | Citazione | Segnala all'amministratore
0 # Alessandro 2017-04-05 08:49
Ho realizzato la modifica descritta in questo articolo, purtroppo la moto si è abbassata di pochissimo. A voi di quanto si è abbassata ?
Grazie
Rispondi | Rispondi con citazione | Citazione | Segnala all'amministratore
0 # paolo.f 2017-04-05 10:08
Ciao,
Di preciso non so dirti di quanto si sia abbassata, anche perchè la cosa è molto soggettiva. Quello che per te è pochissimo magari per un altro è il giusto. Purtroppo la moto non è la mia e non posso misurati l'altezza da terra, ipotizzo però che se il foro è stato spostato di 1 cm, l'abbassamento che mi aspetto è tra 1 e 2 cm al massimo per una questione di leveraggi che potrebbero amplificare il cm originale spostato.
Rispondi | Rispondi con citazione | Citazione | Segnala all'amministratore
0 # Alessandro 2017-04-05 16:26
In effetti si è abbassata di uno o due centimetri, speravo di più, sono piccolo 160 cm, la difficoltà è salirci, quando sono salito non ci sono problemi. Grazie infinite.
Rispondi | Rispondi con citazione | Citazione | Segnala all'amministratore
0 # Alessandro 2017-04-05 16:29
In effetti si è abbassata di uno o due cm. Sono piccolo, 160 cm, la difficoltà è salirci, una volta in sella me la cavo. Grazie infinite
