BMW F 800 GS - 2013 - Ripristino Interruttore fari, 270 euro risparmiati

BMW non si smentisce mai, dopo avermi proposto una spesa di ben 1600 euro per risolvere un problema dell'abs della mia moto (risolto invece da solo con 135 euro), ad un mio amico, detto il cerotto, per un interruttore fari, gli hanno chiesto 270 euro di spesa. L'elevata spesa poi non coincide con altrettanta elevata qualità costruttiva, e sopratutto furbizia costruttiva. Dopo una lunga ricerca e vari tentativi, è riuscito a trovare la soluzione con un banale interruttorino da pochi centesimi.



Con tanta pazienza e attenzione, è riuscito a staccare l'interruttore originale, trovarne uno dell'altezza giusta, saldarlo di nuovo nella stessa posizione, e magincamente 270 euro sono rimasti in tasca. Ipotizzando anche che l'interruttore, non essendo originale a magari non impermeabile come l'originale, si dovesse guastare di nuovo, altro 50 centesimi e un oretta di lavoro si possono sempre ripetere. Qui sotto un breve video col cerotto che ci spiega la storia.





BMW F 800 GS 2013 - diagnosi abs in centralina, sblocco pompa.

Anche l'ABS del cerotto, l'amico mio di lunga data, ha deciso di andare in pensione. Ha un F 800 GS del 2013 a poco più di 90.000km ed ha iniziato con la classica spia a cruscotto dell'abs accesa fissa, che indica che l'abs si è disattivato perchè rileva qualche problema. Il fatto che la spia resti accesa, è anche una fortuna perchè vuol dire che sicuramente nei log degli errori rilevati, 'cè sicuramente qualche indicazione sul problema rilevato.



Abbiamo quindi fatto una serie di verifiche, e constatato che c'erano due errori in centralina. Via softwre abbiamo potuto avviare una serie di test per verificare se in qualche modo era possibile aggirare il blocco dell'abs, e con un pò di fantasia e un'idea all'ultimo momento, siamo riusciti, almeno per adesso, a far ripartire l'abs. Qui sotto il video che rapidamente descrive meglio tutti i passaggi e le operazioni fatte.



BMW F 800 GS Idraulica ABS, valvola di scarico ko!

Una lunga storia... ci ho messo due mesi e mezzo per riuscire a risolvere questo problema! Per raccontare e spiegare il lavoro, questa volta mi affido di più ai video che non a foto e testo scritto. Serve però una descrizione minima di come il tutto è cominciato. Circa tre mesi fa, ho cominciato a notare e soffrire una certa lentezza e poca prontezza del freno anteriore, pensai che forse era il caso di cambiare pastiglie dei freni con qualcosa di più specifico, forse più racing per un mordente più pronto. La solita marca e rivenditore, probabilmente per il peso e caratteristiche della moto, forse non era più un'accoppiata adatta. Poi, in una condizione particolare di frenata importante in due fasi, si è manifestata chiaramente la vera situazione, e il serio problema al freno. Per farla breve, frenata importante di rallentamento e avvicinamento all'ostacolo, improvvisamente la situazione cambia, era necessaria un vera e propria inchiodata sotto abs... ma! la leva freno era gia a fine corsa, non avevo modo di richiamare più frenata di quella disponibile. La moto stava cedendo sotto la frenata... allentava la presa! mollo e riprendo la leva freno e riesco a trovare di nuovo la minima pressione per tirarmi fuori dai guai. Dopo qualche prova capisco che deve essere entrata aria nel circuito idraulico, la prima pompata andava circa al 50%, la seconda diciamo al 80% per poi finalmente alla terza arrivare ad una frenata quasi normale, con intervento abs. Comincia cosi l'odissea alla ricerca della soluzione che mi ha tenuto per due mesi e mezzo a rischio della vita per strada.



Portare la moto in officina BMW avrebbe significato tempi incerti per riaverla, e costi spropositati di riparazione. Spurgare l'impianto anche in modi surreali non è servito a risolvere in autonomia. Parlando con un'officina BMW ufficiale, dove ho trovato finalmente qualcuno disponibile a parlare con me del problema, mi dicono che l'ABS potrebbe essere compreso tra le cause, anche se in centralina non ci sono mai stati errori, o spie accese al cruscotto. Il costo di un ipotetico ABS da sostituire? Almeno 1.600 euro! e non so se era compresa la lavorazione.



Comincia allora la ricerca e lo studio di come sia fatto e costruito un ABS, per cercare di capire come sia possibile una situazione cosi anomala, con identico sintomo di quando si formano bolle d'aria nel circuito. Trovo un documento, probabilmente una tesi di laurea forse all'univesità di urbino, dove vengono spiegate le formule fisiche di come un algoritmo di un ABS lavora, e sopratutto di come l'idraulica è fatta e interviene, qui sotto un paio di immagini del documento.



Scopro cosi che una logica potrebbe esserci per questo particolare comportamento dell'impianto frenante. l'ABS ne è proprio la causa. Per seguire il resto della storia, continuate con i video qui sotto che spiegano meglio di mille parole i due mesi di studio e soluzione trovata. Nel primo video qui sotto si vede l'odissea dei vari tentativi di spurgare l'impianto





Visto il fallimento dei continui spurghi, qui sotto un pò di teoria sul problema e il perchè si manifesta in questo modo infame.





Qui sotto l'ultmo video con la soluzione, alla modica cifra di 135 euro di un ABS usato trovato su internet... alla faccia dei 1.600 euro richiesti da BMW.



F 800 GS Cambio filtro benzina con 30.000 km

A 40.000 km la pompa benzina originale decise di mollarmi per strada, per fortuna vicino casa, oggi a 70.000 km in copincidenza del tagliando generale, ho deciso che 30.000 km sul filtro benzina possono banstare. La preoccupazione, che non so neanche se sia fondata, è che magari se è eccessivamente intasato mette sotto pressione la pompa benzina che rischia di lasciarmi di nuovo.

Puoi trovare la pompa benzina a questo link

Puoi trovare il filtro benzina a questo link

Set chiavi a bussola



Prima di tutto serve avere il serbatoio messo vuoto, indicativamente quando a cruscotto l'indicatore segna metà serbatoio, siamo proprio al limite del livello necessario per aprire la botola d'ispezione. Sopra quel livello, vi allagate di benzina che esce fuori a secchiate. Si fa un pò di spazio per muversi meglio tra i cavi, ed evitare di bagnare con la benzina i cavi stessi. Si scollegano il sensore del livello e il regolatore del flusso di benzina.



Non avenvo una dinamometrica, e non sapendo quanto la ghiera di chiusura sia serrata, ho preso la posizione esatta prima di aprire il tutto. Un pezzo di nastro bianco con un segno di matita sopra come riferimento a cui riportare poi la ghiera per la chiusura, e sono certo di non sbagliare.



Attenzione prticolare merita il beccuccio si uscita della benzina, è in plastica e si rompe con una certa facilità e si rimane a piedi. Invece di scollegare il tubo dal beccuccio, ho preferito smontare il beccuccio lascido le due parti insieme cosi come sono uscite da bmw, in questo modo tanti problemi in meno e dubbi sulla tenuta dell'attacco del tubo.

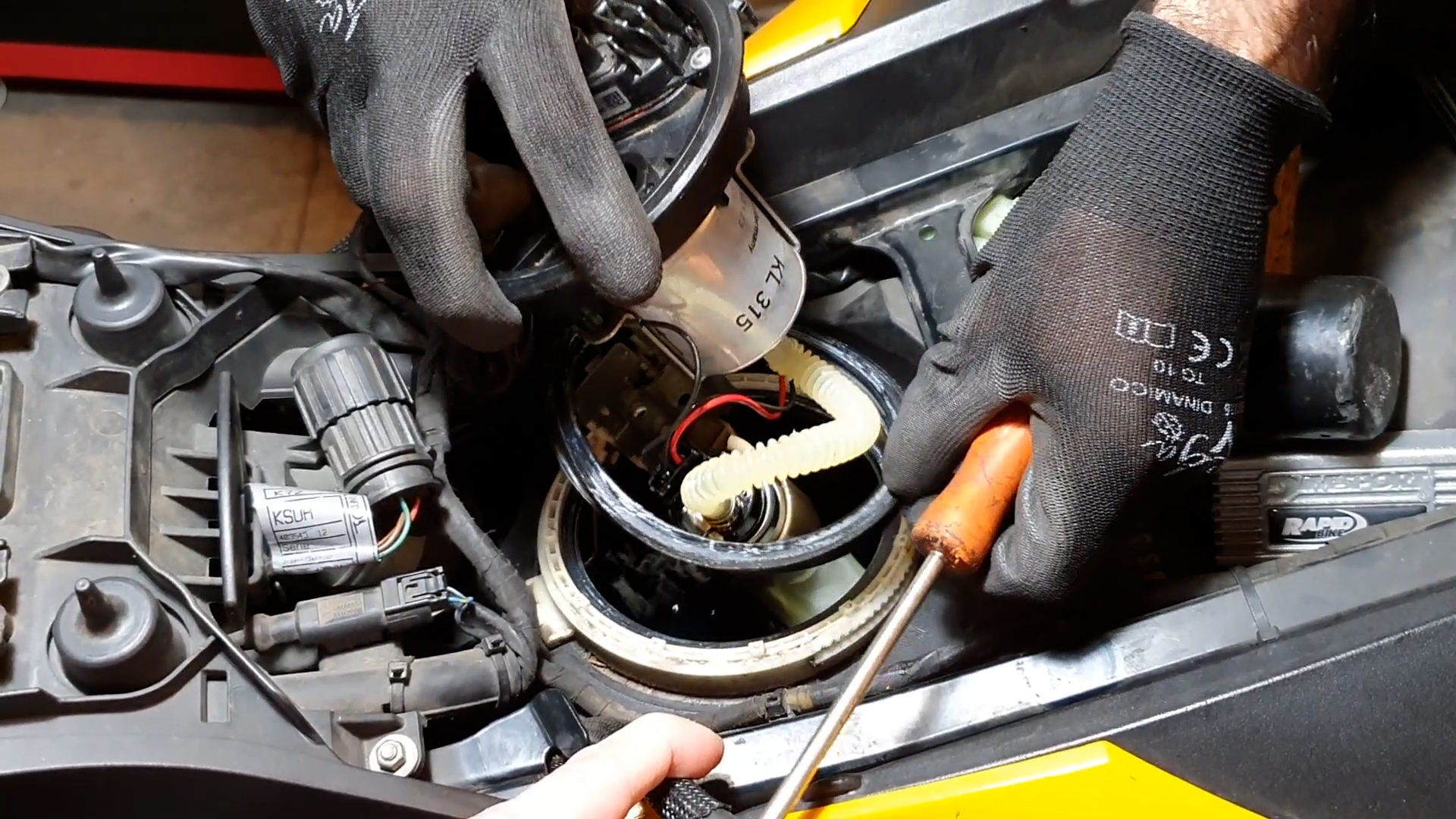

Con un giravite e un martello si passa poi all'apertura della ghiera con piccoli colpi. La ghiera fa un giro contato per svitarsi e venire via. A questo punto si può procedere con l'estrazione del gruppo pompa. Nel mio caso la guarnizione è rimasta attaccata al serbatoio, in molti casi questa invece viene via insieme alla pompa, cosa che successivamente può creare qualche problema nel corretto rimontaggio e tenuta della stessa, non sono pochi i casi in cui qualcuno si è ritrovato con la moto allagata di benzina al primo pieno fatto dopo il lavoro.



Estratto il gruppo pompa per curiosità illumino l'interno del serbatoio e mi accorgo che il galleggiante, quando la moto va in riseva e si trova in basso, ha segnato la plastica del sebatoio. BMW poteva fare di meglio, tutta plastica consumata che va a spasso nella benzina.



Il lavoro è abbastanza semplice con il gruppo pompa sul tavolo, si libera il filtro delle viti che lo tengono fermo, e qui nel mio caso, trovo delle fascette metalliche apribili perchè al tempo dei 30.000 km, le originali furono sostituite da queste più pratiche. L'estrazione del tubo di mandata dal filtro richiede un pò di forza, successivamente si estrae il filtro senza troppi problemi.



Si monta quindi il nuovo filtro, e qui occhio! ho rischiato di fare un banale errore... nell'innesto del filtro sul supporto della moto, c'è un piccolo anello di tenuta che va tolto e montato sul nuovo filtro. Senza quella guarnizione, il filtro nuovo si monta con troppa facilità, ci si accorge che la tenuta è troppo poca rispetto a quando si è tolto il filtro vecchio. Per curiosità ho svuotato il vecchio filtro dalla benzina residua, e il suo sporco lavoro l'ha fatto in 40.000 km, benzina decisamente nera e sporca quella recuperata. Si rimontano poi tutti i fissaggi e il gruppo è pronto per tornare al proprio posto.



La chiusura della ghiera, ripsettando i riferimenti presi all'inizio è molto faccile, si usa lo stesso martello e giravite con piccoli colpi fino a far conincidere di nuovo il segno originale preso all'inizio del lavoro prima di aprire la botola. Rimontato tutto, giro la chiave tre o quattro volte per far riempire di nuvo tutte le tubazioni di benzina, tento l'avvio e parte precisa come un orologio. Esco per fare un giro e mi accorgo che ai 3500 giri precisi si precepisce una evidente incertezza del motore. A freddo la moto ha da sempre qualche volta avuto una leggera incertezza ai 3500, mgari per mesi non lo fa, poi ogni tanto compare per poi sparire quando la temperatura motore va a regime. Questa volta però è un pò troppo evidente, ma è durato solo per una decina di chilometri. Un pò pensieroso dopo circa 20 km di strada mi fermo, passo un pò il tempo con amici, il motore si raffredda e pronto per nuovo test partendo da circa 10 gradi. Vado per tornare a casa, e il problema è completamente sparito... zero assoluto anche il giorno dopo per andare a lavoro nessun problema. Suppongo si sia trattato forse di qualche bolla d'aria creatasi nel filtro. Da tener presente come possibile evento per chi fa questa manutenzione, che però non comporta un reale problema. Come al solito, qui sottoil video del lavoro fatto.








Cambio pompa benzina BMW F 800 GS 2012

L'amico mio, il cerotto, ha avuto la mia stessa disavventura con la pompa della benzina, solo che io sono stato più pollo, per questioni di tempo e lavoro ho portato il GS in officina, lui invece ha potuto fare tutto in casa e mi ha gentilmente fornito tanto buon materiale, foto e video del lavoro che ha fatto. Quindi le foto e il video in fondo, questa volta non sono mie, ma frutto della buona volontà del cerotto. Il problema della pompa si manifesta in genere sempre nello stesso modo, il motore di colpo si ferma, non parte più e allo scarica non si sente alcun odore di benzina, solo aria calda puzzolente al massimo di olio.

Puoi trovare la pompa benzina a questo link

Puoi trovare il filtro benzina a questo link

Set chiavi a bussola



La prima prova da fare, è scollegare il tubo della benzina che esce dal serbatoio, tentare la messa in moto e verificare se viene pompata fuori benzina. Qui sopra le foto di questo tubo d'uscita dal serbatoio. E' tenuto fermo da una fascetta in metallo non riutilizzabile. E' stata aperta con un dremel, e poi, CON MOLTA ATTENZIONE, sfilato il tubo dall'innesto, che è molto fragile, a più di una personoa è rimasto in mano il pezzo.



Fatto questo si passa a svitare la grande ghiera che chiude il serbatoio, che da accesso all'interno dello stesso. Occhio che qui, se il livello della benzina è troppo alto, esce fuori tutta la benzina e allagate la moto. Le foto qui sotto mostrano la ghiera tolta e il risultato finale di un serbatoio ancora pieno che ha allagato la moto.



A questo punto, il gruppo pompa si può tirare fuori per lavorarlo. Il gruppo comprende il sensore livello carburante, il galleggiante, la pompa, il filtro in alluminio e il sacchetto filtro sul tubo di aspirazione benzina. Insieme al gruppo pompa, viene via anche la guarnizione di chiusura.



Questa guarnizione richiede una certa tecnica per la richiusura a fine lavoro, che se non seguita per bene, al primo pieno che fate, la moto si allagherà di nuovo di benzina sul motore e scarico bollente... nel video alla fine è spiegato e raccontato il problema avuto anche da cerotto che al primo colpo non è riuscito a richiudere correttamente il serbatoio. Si passa quindi a scollegare il connettore dell'alimentazione della pompa, e del sensore del galleggiante.



Si scolega poi il cavo direttamente sulla pompa per poterla estrarre dalla sua sede. Si deve prima togliere il piccolo filtro a sacchetto nella parte di aspirazione, poi la pompa è tentua nella sua posizione da una sorta di gabbia in plastica che l'avvolge. Quiesta si può separare dalla pompa allargando le due linghuette laterali, nel video, questa parte è spigata meglio che non a parole qui.



Alla pompa è collegato il tubo di aspirazione, che è come fosse termosaldato con la pompa stessa, quindi non è recuperabile. Nelle foto qui sotto si vede la misura del tubo, che è stato sostituito con altro simile specifico per benzina e per la pressione da sopportare, che se non ricordo male, dovrebbe essere tra 3.5 e i 4 bar.



Per agevolare il nuovo tubo, ed evitare strozzature nella curvatura che deve prendere, è stato messo di circa 5cm più lungo dell'originale. Il nuvo tubo è stato poi fissato alla pompa con una piccola fascetta in ferro a vite per garantire la tenuta. Si passa poi a sostituire il filtro in alluminio a cui il tubo va a collegarsi.



Il filtro in alluminio sigillato, è tentuto fermo da un ponticello fissato con due soli viti a destra e sinistra. Si riesce a togliere facilmente, unica accortezza al cavo della massa che si trova su una di queste viti da riposizionare poi nel modo corretto. Il nuovo tubo della benzina che parte dalla pompa nuova, si va a fissare su questo nuovo filtro allo stesso modo con una fascetta metallica a vite per garantirne la tenuta.



Si passa quidni a rimontare il tutto nel serbatoio, dove c'è da eseguire il rimontaggio della guarnizione nel modo corretto. Sostanzialmente, la guarnizione va prima montata sul serbatoio, e poi ci si fa calare dentro la pompa che prenderea in automatico la corretta posizione. Nel video più sotto è spigata anche dal cerotto l'esperienza che ha avuto e il problema di tenuta.



Nel video qui sotto è spigata tutta la procedura dal cerotto, l'esperienza che ha avuto e il problema di tenuta. A fine video poi, visto che avevamo del tempo, abbiamo un pò giocherellato con la centralina della moto, a cercare errori loggati eventualmente, per azzerarli, per fare il reset del service e poi la conversione dell'indicazione del consumo da litri per chilometri in chilometri per litro. A questo link il dettaglio del reset service e della conversione del consumo carburante.
